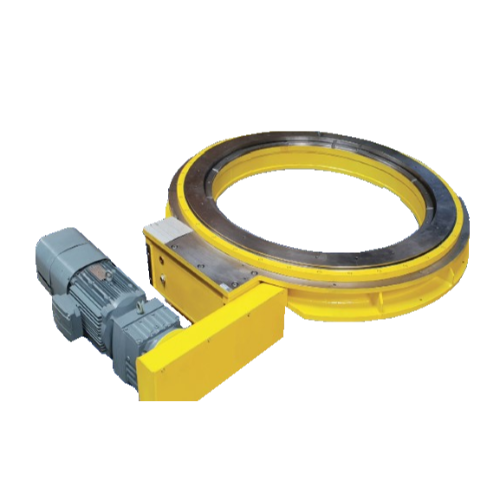

Les indexeurs de précision TGC avec servomoteur permettent de choisir librement le pas de l‘indexeur ainsi que le sens de rotation. La conception du programme de positionnement crée une séquence de rotation sans à-coup.
Pendant le fonctionnement, la came fait tourner le plateau de la table selon l‘angle de division programmé. En position d’arrêt, lorsque le frein du servomoteur d‘entraînement est actif, le plateau de la table est positionné avec un jeu uniquement lié au choix du réducteur et un verrouillage positif sans verrouillage supplémentaire.
La série TGC est conçue pour être utilisée axe de rotation du plateau de sortie vertical exclusivement.
AVANTAGES DE LA SÉRIE TGC

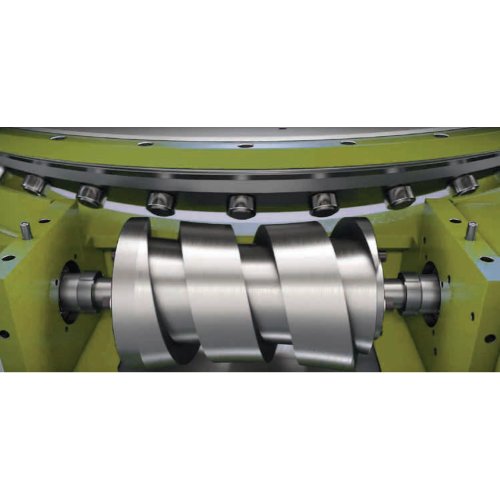

-> Le concept «globoïdo-cylindrique» reposant sur I’inclinaison de 45° des galets, appliqué à la technologie «anneau» combine à la fois les avantages des deux principes came tambour et came globoïde:
faible hauteur
passage central de l‘arbre de sortie important et entièrement dégagé
-> La position relative entre la came et les galets permet une précharge entre ces éléments et donc un fonctionnement sans jeu et d‘une très grande précision
-> La came agit simultanément sur plusieurs galets, ce qui entraine une augmentation des couples transmissibles
